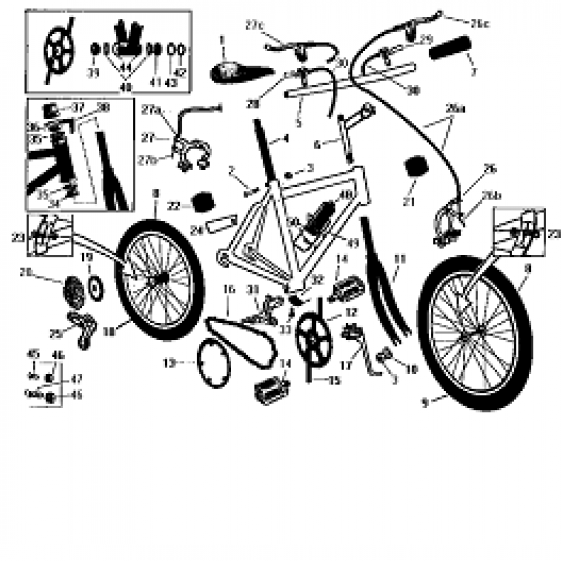

Устройство велосипеда (схема) для новичков

Путешествуя на велосипеде нередко сталкиваешься с поломками. Чтобы купить и заменить сломанную деталь или посоветоваться со знающими людьми, нужно знать устройство велосипеда и название его деталей. Это значительно упростит диалог с продавцом или мастером по ремонту. Некоторые сложные названия деталей часто заменяются жаргоном, упрощающим запоминание. Чаще всего название берется из схожести вещи с чем-нибудь другим. Например, деталь к которой крепится задний переключатель скоростей называют петухом.

Рама велосипеда.

Самая большая составляющая велосипеда. Она диктует стиль, вид велосипеда, бросается в глаза цветом покрытия. Из чего же она состоит?

Велосипедная рама. Чаще всего ее изготавливают из таких сплавов металлов, как алюминий, сталь, титан. Особенно редкие и дорогие, при этом легкие рамы изготавливают из полимера – карбон (углепластик). Они также отличаются по форме – открытые, закрытые. Закрытые рамы имеют стандартное строение, а открытые или женские имеют отличие – верхняя труба опущена или изогнута вниз. Есть экспериментальные рамы, не похожие на привычные нам.

На раму можно установить различные дополнительные аксессуары. Например, специальный держатель для бутылки с водой, крепления для багажника, насоса. На многих рамах предусмотрен дисковый тормоз и, соответственно, есть крепление для него.

Петух велосипедный (держатель заднего переключателя).

В старых или дешевых рамах он не съемный и при поломке или деформации раму утилизируют. Обидно из-за такой мелкой детали выкидывать целую раму. Поэтому эту деталь сделали съемной и заменяемой. Однако следует быть осторожным при выборе, т.к. на разных рамах эта деталь выглядит по разному и, в случае поломки, нужно быть готовым к длительному ожиданию "под заказ" или химичить самостоятельно из похожих запчастей для других типов рам.

Руль велосипеда.

Он позволяет направлять велосипед в нужную сторону, менять направление движения. Также на руле крепятся ручки тормозов, манетки и различные гаджеты, велокомпьютеры.

Велосипедный руль. Форма руля зависит от типа езды. Например у горных велосипедов он прямой, у дорожных – привычный изогнутый, скоростные шоссейные – загнуты вниз, их еще сравнивают с бараньими рогами.

Грипсы.

Рукоятки на руле. Они позволяют хорошо фиксировать руки на руле. Материал, из которого их изготавливают, отличается по цене, мягкости и прочим параметрам. В основном это резина, гель, пена, пластик, реже кожа.

Вынос руля.

Вынос руля соединяет руль с рулевым штырем. Влияет на позу велосипедиста. Если вынос руля не подходит для человека, то это может проявляться усталостью, болями в спине и руках и другими неудобствами. Есть модели с регулируемым выносом руля.

Манетки (шифтеры).

Находятся на руле. С помощью них осуществляется управление скоростями.

Передний переключатель скоростей.

С помощью тросика к нему передается сигнал с манетки о переключении скорости. Этот механизм перекидывает цепь по звездочкам передней кассеты. Неприхотливая и устойчивая к износу деталь.

Задний переключатель скоростей.

Также с помощью манетки и тросика велосипедист управляет им и переключает скорости. Это устройство перекидывает цепь по звездочкам задней кассеты. Эта деталь открыта для пагубного воздействия непогоды, поэтому требует к себе внимания и ухода. Одна из хрупких деталей велосипеда.

Ролик заднего переключателя.

Недорогой заменяемый объект. В силу своего расположения часто пачкается и нуждается в чистке и смазке.

Тормозные тросики.

Они передают сигнал от ручек, расположенных на руле, на тормозные колодки. Поверх тросика одевается рубашка выполненная из синтетического материала. Рубашка защищает сам тросик и окружающие детали от тросика. Встречаются модели, где вместо тросов используется гидравлическая система, внутри которой специальная жидкость. Управление происходит за счет давления поршней на жидкость.

Ободные тормоза

Самый распространенный и простой способ торможения на современных велосипедах. Тормозные колодки прижимаются к ободу велосипеда посредством системы тросиков. Понятность конструкции, простота в ремонте и эксплуатации, а также высокая надежность - все это преимущества ободных тормозов. К недостаткам можно отнести зависимость от погодных условий: тормоза значительно хуже работают на мокрой дороге и практически не работают в морозы. Кроме того абразивные колодки изнашиваются сами и протирают обод буквально до дыр. Существует несколько типов ободных тормозов от этого зависит и вид необходимых колодок.

Тормозные колодки v-brake.

Самая простая и распространенная система торможения. Колодки сжимают обод, за счет чего обороты падают. Не очень эффективны на мокром и грязном ободе.

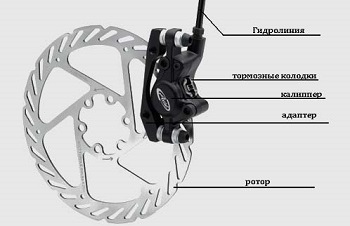

Дисковые тормоза.

Более современный и надежный вид тормозов. Система взята у мотоциклов. Торможение происходит за счет сжатия тормозных дисков.

Тормозной барабан.

Часто используется на простых дорожных велосипедах и на детских моделях. Торможение происходит, когда велосипедист пытается крутить педали назад. Простой, но в то же время надежный тормоз. Не работает только в случае слетевшей или порвавшейся цепи.

Ручки тормоза.

Расположена на руле, недалеко от грипс. При зажатии задействует тормозной трос.

Амортизаторы.

Они позволяют с удобством преодолевать препятствия. При этом велосипед подвергается меньшей встряске, а значит и износу. Как правило располагаются в передней части велосипеда на вилке, но встречаются и сзади. Велосипед оборудованный задними и передними амортизаторами называется двухподвесным. Еще реже попадаются подседельные амортизаторы для еще более мягкой езды. Амортизаторы по своему типу делятся на:

• пружинные
• пружинные с демпфером
• воздушные
• масляные

Вилка переднего колеса.

Она бывает жесткой (без амортизации) и амортизирующей. Жесткая ставится на велосипеды, рассчитанные на скорость, а также на городские прогулочные и детские модели. Различают по длине хода, а также есть настраиваемые амортизаторы.

Задний амортизатор.

Велосипед, имеющий задний амортизатор, называют двухподвесом. Обычно это горные велосипеды и велосипеды для экстремальной езды.

Передняя кассета.

Представляет собой несколько или одну звезду. Именно она вращается при кручении педалей. У горных велосипедов звезд больше, чем у шоссейных или городских.

Каретка.

Располагается в специальном отверстии рамы. Соединяет между собой шатуны с педалями.

Педали.

Есть несколько видов педалей: с ремешками-фиксаторами, обычные и контактные. Контактные подразумевают использование профессиональной обуви. Их использование улучшает качество и скорость езды. Прицепляясь к обуви, усилие над ними применяется не только при надавливании, но и при поднятии ноги.

Задняя кассета.

Это набор задних звездочек. Большая звездочка относится к меньшей скорости. Количество звездочек зависит от типа велосипеда и колеблется от 1 до 10. Смена скоростей позволяет преодолевать неровности местности без необходимости спешиваться.

Цепь.

Состоит из сложной системы звеньев. Цепь всегда находится в движении под усиленной нагрузкой, поэтому требует постоянного ухода. Изнашиваясь, она растягивается и повреждает зубцы кассеты, поэтому важно проверять степень износа и вовремя делать замену.

Обод.

Металлический каркас колеса. Его сплав и толщина влияет на вес, скорость и ударопрочность. Диаметр обода у разных типов велосипедов не одинаковый. Их размер начинается с 20 дюймов (детские велосипеды), у горных велосипедов диаметр обода от 24 до 26 дюймов, шоссейные и городские имеют больший диаметр – 28 дюймов.

Спицы.

Они постоянно подвержены ударам и большой нагрузке. Обычное их количество 32-36. Располагают их в три креста (горные и гибриды) или  радиально (шоссейные и городские).

Втулка.

На ней крепятся спицы (фланцы – отверстия для спиц), а также она является центром колеса, обеспечивая его вращение. Это сложный механизм с системой подшипников. Подшипники могут быть закрытого и открытого типа. Втулка может быть изготовлена из сплавов титана, алюминия и стали.

Покрышка.

Покрышки отличаются до диаметру, толщине и выраженности протектора. Они могут быть для гладкого покрытия – слики, с практически гладкой поверхностью, полуслики – с более выраженным протектором, подходят для езды по пересеченной местности, грязевая – делает доступным езду по мягкому грунту, зимние – обеспечивают отличное сцепление даже со скользким покрытием.

Камера.

Находится внутри покрышки и обеспечивает амортизацию, плавный ход колеса. Ее накачивают до рекомендуемого давления. Оно обычно указано на поверхности камеры. Есть и безкамерые покрышки, они полностью состоят из резины или надувается непосредственно покрышка.

Ниппель.

Это деталь камеры, через которую она надувается. В ниппеле находится клапан, не выпускающий воздух.

Седло.

Важно помнить, что есть женские и мужские седла, а также седла для быстрой или экстремальной езды. Отделка может быть разной – резина, кожа, кожзам и прочие. Различаются не только по форме, но и по мягкости. Стоит выбирать седло так, чтобы оно было удобным.

Подседельный штырь. Глагол.

К нему крепится седло, а он вставляется непосредственно в раму велосипеда. Регулируется по высоте, что очень удобно. Это позволяет отрегулировать положение, исходя из параметров роста велосипедиста. Подседельные штыри также отличаются по диаметру, весу и сплаву. Для скоростных велосипедов выбирают легкие детали, для горных – прочные.

Эксцентрик.

Очень редко сейчас используют болты и гайки. Эксцентрик позволяет раскрутить крепление, не используя инструментов.

Вот минимум знаний об устройстве велосипеда, который необходим начинающим велосипедистам. Эти знания пригодятся не только при покупке байка, но и при незначительном ремонте, а также при диагностике сложных поломок. В таком случае вы сможете назвать поврежденную деталь и, например, проконсультироваться по телефону.
